Элементный анализ сырья прямо на конвейере

Анализаторы на основе метода меченых нейтронов определяют состав руды, аглошихты, угля и цемента каждые 40–60 секунд. Без отбора проб и пробоподготовки.

Оборудование

Что измеряем

Ещё стационарные, проточные анализаторы и анализаторы почвы

24: элемента от углерода до висмута
40–60 с: на полный элементный состав
300 мм: крупность кусков, влажность не мешает
7: промышленных объектов с нашими анализаторами

Конвейерные анализаторы

Анализатор ставится под ленту конвейера. Через него проходит весь материал, результат уходит оператору или в АСУ ТП.

АГП-К-1 Конвейерный анализатор агломерационной шихты АГП-К-1 Определяет элементный состав агломерационной шихты на конвейере в режиме реального времени, без пробоотбора. CaSiMgAlFeC

АГП-К-2 Конвейерный анализатор фосфатной руды АГП-К-2 Определяет элементный состав фосфатной руды на конвейере в режиме реального времени, без пробоотбора. PSiMgFeAlCaCOTiNaK

АГП-К-4 Конвейерный анализатор угля АГП-К-4 Определяет массовую концентрацию углерода, зольность, влажность и удельную теплоту сгорания угля на конвейере в режиме реального времени, без пробоотбора. COSiAlFeCaMgTiNaKP

АГП-К-5 Конвейерный сепаратор железной руды АГП-К-5 Сепаратор предназначен для сортировки железной руды по содержанию серы, железа общего и окиси кремния в режиме реального времени, без отбора проб. FeSSi

АГП-К-6 Конвейерный анализатор цемента АГП-К-6 Конвейерный анализатор АГП-К предназначен для определения элементного состава цемента на конвейере в режиме реального времени, без отбора проб. CaSiMgAlFeC

Всё оборудование — 12 позиций

Ещё: стационарные анализаторы проб, анализаторы почвы, блоки детектирования и питания.

Метод меченых нейтронов

Быстрые нейтроны просвечивают материал на ленте. Каждый элемент отвечает своим гамма-спектром, по нему анализатор считывает состав.

01Портативный генератор рождает нейтроны 14 МэВ в реакции дейтерия с тритием. В противоположную сторону вылетает α-частица.
02α-детектор регистрирует частицу и этим «метит» направление нейтрона.
03Гамма-детекторы ловят спектр только из помеченной области материала. Фон подавляется более чем в 200 раз.

Подробнее о методе

Рис. 1Нейтрон и α-частица разлетаются под 180°. Зная направление α-частицы, анализатор знает, куда ушёл нейтрон.

1H 2He 3Li 4Be 5B 6C 7N 8O 9F 10Ne 11Na 12Mg 13Al 14Si 15P 16S 17Cl 18Ar 19K 20Ca 21Sc 22Ti 23V 24Cr 25Mn 26Fe 27Co 28Ni 29Cu 30Zn 31Ga 32Ge 33As 34Se 35Br 36Kr 37Rb 38Sr 39Y 40Zr 41Nb 42Mo 43Tc 44Ru 45Rh 46Pd 47Ag 48Cd 49In 50Sn 51Sb 52Te 53I 54Xe 55Cs 56Ba 57La 72Hf 73Ta 74W 75Re 76Os 77Ir 78Pt 79Au 80Hg 81Tl 82Pb 83Bi 84Po 85At 86Rn

24 элемента определяет метод

Рис. 2Выделены: Na, Mg, C, N, O, F, Al, Si, P, S, Cl, K, Ca, Ti, Cr, Mn, Fe, Ni, Cu, Zn, Zr, Pb, Sn, Bi.

Возможности метода

Элементный анализ сырья на конвейере

Получение данных элементного состава вещества на конвейере в режиме реального времени

Анализ руды без пробоподготовки

Анализ проб без предварительной пробоподготовки. Результат анализа не зависит от влажности пробы

Полный элементный состав за одно измерение

Анализатор предоставляет данные об элементном составе шихты каждые 40–60 сек

3D Элементный анализ

Позволяет определять все три координаты области, в которой производится элементный анализ. Можно найти алмаз внутри кимбрелитовой породы без ее дробления

Без радиоактивного источника

Нейтроны даёт электрический генератор. Его можно выключить на время работ у конвейера.

Метод за пять минут

Анимация: как анализатор работает на конвейере.

5:30 · MP4

Работают на производстве

Анализаторы работают на ГОКах и металлургических комбинатах, в карьерах и под землёй.

с 2018

Восточный рудник

Промышленная эксплуатация установки АГП-Ф для определения элементного состава фосфорных руд на Восточном руднике в КФ АО "Апатит" с 2018 года

с 2019

Ковдорский ГОК

Промышленная эксплуатация стационарного анализатора горных пород АГП-Ф на Ковдорском ГОК с 2019 года

с 2021

ПАО «Северсталь»

Промышленная эксплуатация 2 конвейерных анализаторов АГП-К для определения состава агломерационной шихты на Череповецком металлургическом комбинате (ПАО "Северсталь") с 2021 года

с 2022

АО «СЗФК»

Промышленная эксплуатация конвейерного анализатора АГП-К для определения состава апатитовой руды на подземном руднике "Олений ручей" (АО "СЗФК") с 2022 года

с 2022

АО «Евраз-ЗСМК»

Промышленная эксплуатация 2 конвейерных анализаторов АГП-К для определения состава агломерационной шихты на АО "Евраз-ЗСМК" с 2022 года

с 2023

Стойленский ГОК

Промышленная эксплуатация стационарного анализатора АГП-Ф для определения состава железной руды в Стойленском ГОК с 2023 года

с 2024

АО «Висмут»

Внедрение сепаратора железной руды на основе конвейерного анализатор АГП-К на АО «Висмут» с 2024 года

Этапы сотрудничества

До поставки проверяем анализатор на вашем материале. Градуировку делаем заранее.

01
Заявка
Опишите материал, конвейер и задачу. Достаточно нескольких строк.
02
Предложение
Наш менеджер обсудит с вами все детали
03
Измерение
Мы измеряем полученные от вас пробы на стенде и подтверждаем точность измерений
04
Установка анализатора
Поставляем анализатор с уже измеренной градуировкой

Статьи и доклады

Все публикации

Ю.Н. Копач, М.Г.Сапожников, Применение метода меченых нейтронов для фундаментальных и прикладных исследований. Физика элементарных частиц и атомного ядра, 2024, т.55, стр. 103-177 PDF

Использование метода меченых нейтронов для анализа материала на конвейере Ядерная физика и инжиниринг, 2023, том 14, No 4, с. 356–362 PDF

Application of the Tagged Neutrons Method for the Analysis of Material on a Conveyor ISSN 1063-7788, Physics of Atomic Nuclei, 2022, Vol. 85, No. 11, pp. 1866–1871 PDF

СМИ о Нас

Новости

Все новости

28 апреля 2026

Совещание по применению метода меченых нейтронов (Дубна, 22-23.04.2026)

В Доме международных совещаний ОИЯИ состоялась научно-практическая конференция «Метод меченых нейтронов и нейтронные технологии: исследования, разработки, применение в нефтяной и горнодобывающей промышленности».
На конференции обсуждались применение метода меченых нейтронов (ММН) в фундаментальных исследованиях, разработка и создание нейтронных генераторов, анализаторы на основе ММН для горнодобывающей и угольной промышленности, а также исследования и разработки ММН для решения других прикладных задач.
Организаторами конференции выступили Объединенный институт ядерных исследований (г.Дубна), ФГУП «Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова» (входит в ГК «Росатом») и ООО «Диамант» (г. Дубна).

jinr.ru

19 марта 2026

Газпромбанк совместно с фондом Сколково провел конкурс «Диптех-26»

Газпромбанк совместно с фондом Сколково провел конкурс «Диптех-26» для выявления технологических компаний наиболее перспективных для венчурного финансирования. В конкурсе участвовало 162 компаний. Компания «Диамант» вышла в финал акселератора Газпромбанка и вошла в число пяти победителей, получивших предложения о финансировании.

gazprombank.ru

15 июня 2025

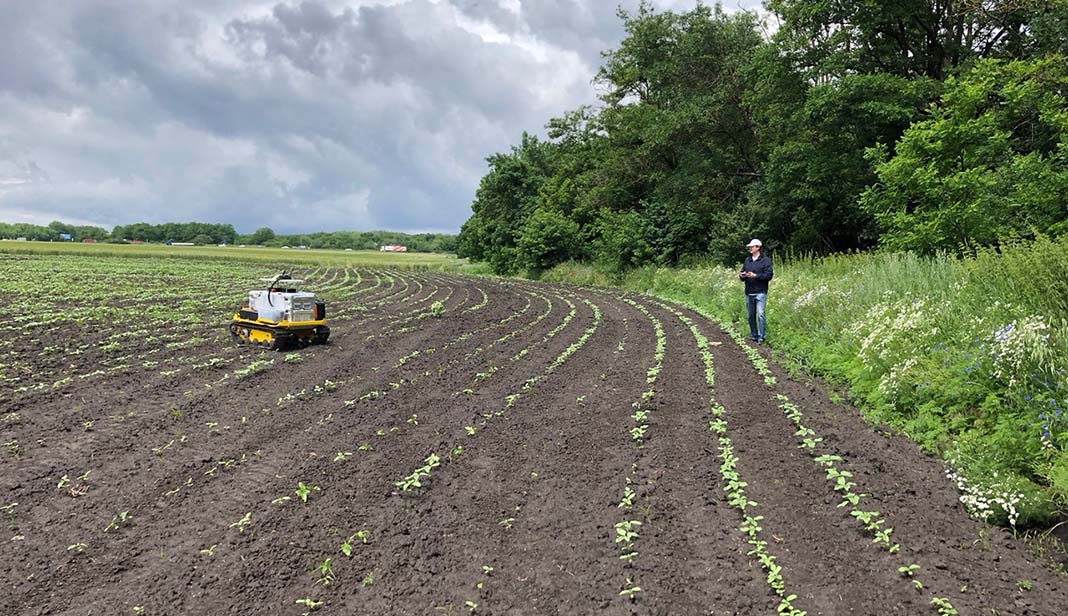

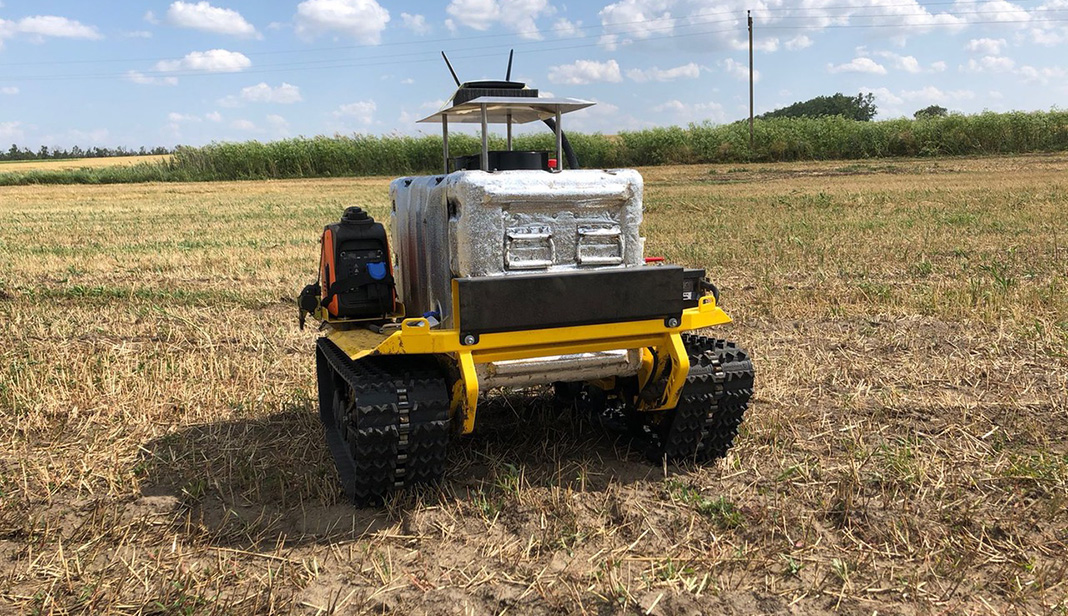

ОИЯИ создает прототип мобильной установки для определения концентрации углерода в почве

ОИЯИ создает прототип мобильной установки для определения концентрации углерода в почве, которую планируется использовать на карбоновых полигонах – специальных территориях, предназначенных для разработки и испытания методик измерения выбросов и поглощения парниковых газов.

energyland.info
